手板模型制作流程有哪些方法和技巧？手板模型作為產品開發的核心環節，承擔著驗證設計可行性、降低開發風險的重要使命。其制作流程涵蓋需求分析、材料選擇、加工成型、后處理及質量檢測等多個維度，不同技術路徑的組合應用直接影響模型精度與效率。以下從方法論與實踐技巧兩個層面展開探討。

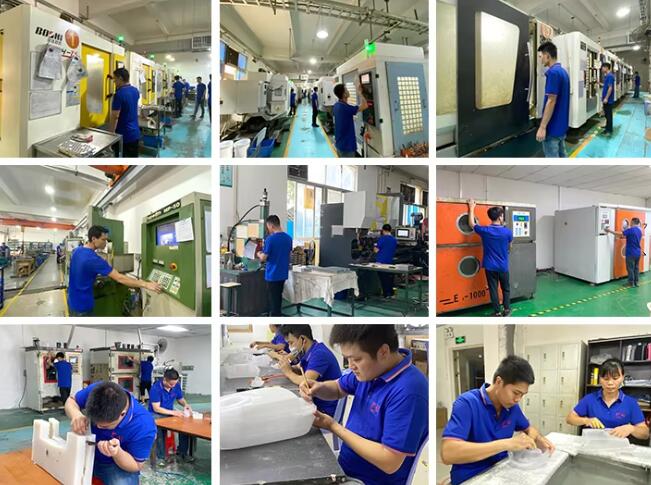

一、手板模型制作的核心方法

1. CNC加工技術
   該技術通過數控機床將材料逐層切削成設計形狀，適用于金屬、塑料等硬質材料。以鋁合金為例，加工精度可達±0.02mm，但需注意直角區域易產生毛刺。操作流程包括：
   • 數控編程：根據3D圖紙生成刀路文件，設置刀具參數（如直徑0.5mm銑刀，轉速12000r/min）
   • 粗加工：分層去除90%余量，進給速度2000mm/min
   • 精加工：采用螺旋下刀方式，表面粗糙度Ra≤0.8μm

   • 手工處理：使用油石打磨直角區域，配合超聲波清洗去除切屑

   •


2. 3D打印成型技術
   基于光固化（SLA）或熔融沉積（FDM）原理，可實現復雜結構一次成型。以SLA工藝為例：
   • 材料選擇：透明件推薦使用Somos WaterShed 11122樹脂
   • 支撐設計：采用樹狀支撐結構，最小支撐直徑0.3mm
   • 打印參數：層厚0.05mm，曝光時間8s，層間冷卻時間15s

   • 后處理：通過丙酮蒸汽熏蒸10分鐘，可提升表面光潔度至鏡面效果

   •


3. 硅膠復模技術
   該技術通過制作硅膠模具實現小批量復制，尤其適合軟膠材質。典型工藝流程包括：
   • 原型制作：使用CNC加工或3D打印制作原型
   • 模具灌注：RTV-2硅膠與固化劑按10:1混合，真空脫泡20分鐘
   • 澆注成型：聚氨酯材料在60℃條件下固化2小時

   • 脫模處理：使用脫模劑（如聚四氟乙烯噴霧）提升脫模效率




二、手板制作的關鍵技巧

1. 材料適配策略
   根據產品特性選擇材料：
   • 外觀驗證：優先采用PMMA（亞克力）或PC（聚碳酸酯），透光率≥92%
   • 結構驗證：ABS（丙烯腈-丁二烯-苯乙烯）抗沖擊強度達25kJ/m2

   • 功能驗證：PA66（尼龍66）耐溫180℃，適用于齒輪等傳動部件

   •


2. 精度控制技術
   • 刀具補償：在CNC編程時預留0.1mm加工余量，避免過切
   • 熱變形控制：3D打印時采用熱床加熱至60℃，減少翹曲變形

   • 裝配間隙：設計0.05-0.1mm配合間隙，確保裝配順暢性

   •


3. 表面處理工藝
   • 噴涂工藝：采用靜電噴涂技術，漆膜厚度25±5μm
   • 電鍍工藝：真空鍍膜技術可實現0.03μm超薄鍍層

   • 激光雕刻：光纖激光器功率20W，雕刻速度500mm/s，深度0.01mm

   •


4. 質量檢測體系
   • 三坐標測量：檢測精度達±0.005mm，適用于曲面輪廓檢測
   • 裝配驗證：通過干涉檢查軟件（如Geomagic Control）分析裝配間隙

   • 功能性測試：對運動部件進行疲勞測試（10萬次循環）




三、行業應用案例

1. 醫療設備領域
   某心臟起搏器企業采用硅膠復模技術制作外殼原型，通過3D打印制作內部電路板支架，最終組裝后進行生物相容性測試，研發周期縮短40%。







2. 汽車行業
   某車企使用CNC加工制作1:1車身模型，配合3D打印制作進氣格柵等細節部件，通過風洞實驗驗證空氣動力學性能，使量產車風阻系數降低0.03。




3. 消費電子領域
   某手機廠商采用SLA技術制作透明后蓋原型，通過噴涂工藝實現AG磨砂效果，提前6個月完成外觀驗證，搶先發布新品。

四、未來發展趨勢

隨著增材制造技術的進步，多材料3D打印（如Stratasys J55）已實現同時打印14種材料，可模擬真實產品的觸感與性能。結合人工智能技術，自動生成支撐結構算法使打印效率提升30%。此外，納米壓印技術有望突破傳統光刻精度極限，實現納米級表面紋理制作。

手板模型制作正從"驗證工具"向"創新平臺"演進，通過材料科學、制造工藝與數字技術的深度融合，將持續推動產品開發模式的變革。企業需建立跨學科技術團隊，掌握材料-工藝-設備協同優化方法，方能在激烈的市場競爭中占據先機。
